Основи охорони праці - Жидецький В. Ц. - 4.8.3. Пожежні сигналізація, оповіщення та зв'язок
Швидке виявлення та сигналізація про виникнення пожежі, своєчасний виклик пожежних підрозділів та оповіщення про пожежу людей, що перебувають у зоні можливої небезпеки, дозволяє швидко локалізувати осередки пожежі, здійснити евакуацію та вжити необхідних заходів щодо гасіння пожежі. Тому підприємства повинні бути забезпечені засобами зв'язку та системами пожежної сигналізації та оповіщення.
Для передачі повідомлення про пожежу в будь-який час доби можна використовувати телефони спеціального та загального призначення, радіозв'язок, централізовані установки пожежної сигналізації. Системи оповіщення про пожежу повинні забезпечувати у відповідності з розробленими планами евакуації передачу сигналів оповіщення одночасно по всьому будинку (споруді) а при необхідності - послідовно або вибірково в окремі його частини (поверхи секції тощо). Кількість оповіщувачів (динаміків), їх розміщення та потужність повинні забезпечити необхідну чутність у всіх місцях перебування людей Для передачі текстів оповіщення та керування евакуацією допускається використовувати внутрішні радіотрансляційні мережі. Приміщення, з якого здійснюється керування системою пожежного оповіщення, належить розміщувати на нижніх поверхах будівель, біля входу на сходові клітки, у місцях з цілодобовим перебуванням чергового персоналу.
Найбільш швидким та надійним засобом виявлення ознак займання та сигналізації про пожежу вважається автоматична установка пожежної сигналізації (АУПС), яка повинна працювати цілодобово. Залежно від схеми з'єднання розрізняють променеві (радіальні) та кільцеві АУПС (рис. 4.37). Принцип роботи АУПС полягає в наступному: при спрацюванні хоча б одного зі сповіщувачів на приймально-контрольний прилад надходить сигнал "Пожежа".

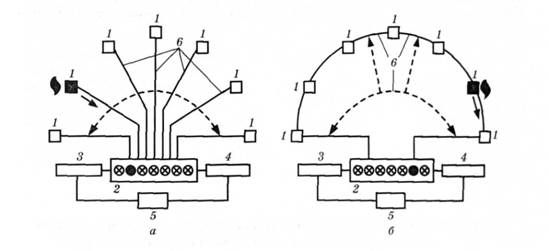

Рис. 4.37. Схеми променевого (а) та кільцевого (б) з'єднання в АУПС: 1 - сповіщувачі; 2 - приймально-контрольний прилад; 3 - блок живлення від електромережі; 4 - блок аварійного живлення; 5 - система перемикання живлення; 6 - з'єднувальні проводи
Неадресовані пожежні сповіщувачі включають тільки в мережі радіального типу; при цьому місце займання визначається номером шлейфа (променя), який видав сигнал "Пожежа". Адресовані пожежні сповіщувачі включають в мережі як радіального, так і кільцевого типу; адреса займання визначається місцем установки оповіщувача, який видав сигнал "Пожежа", за його адресним номером.
На пожежо - та вибухонебезпечних об'єктах АУПС, окрім сигналізації про пожежу, можуть видавати команди в схеми керування автоматичними установками пожежогасіння, димовидалення, оповіщення про пожежу, вентиляції, технологічного та електротехнічного устаткування об'єкта.
АУПС за способом передачі повідомлення (сповіщення) про пожежу поділяють на автономні та централізовані. В автономних установках АУПС сигнал тривоги "Пожежа" від сповіщувача надходить на приймально-контрольний прилад, який встановлюється у приміщенні з цілодобовим перебуванням чергового персоналу. Черговий телефонує на приймальний пост пожежної охорони і передає необхідну інформацію. У централізованих АУПС сповіщення про пожежу від приймально-контрольних приладів передається через канал зв'язку (наприклад, канал пейджерного зв'язку чи радіоканал) на централізований пульт пожежного спостереження.
Ручний пожежний сповіщувач
Одним з основних елементів АУПС є пожежні сповіщувачі - пристрої, що формують сигнал про пожежу. Розрізняють пожежні сповіщувачі ручної та автоматичної дії. Ручний пожежний сповіщувач (рис. 4.38, а) вмикає людина, що виявила пожежу, шляхом натискання на пускову кнопку. Вони можуть використовуватися для подачі сигналу про пожежу з території підприємства. Всередині будівлі ручні сповіщувачі встановлюються як додатковий технічний засіб автоматичної АУПС.

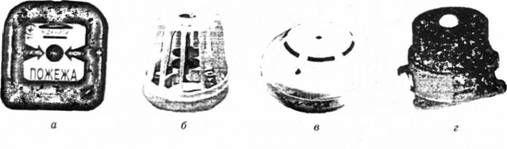

Рис. 4.38. Пожежні сповіщувачі: а - ручний ИР-П; б - тепловий ИП-105; в - димовий ИПД-1; г - сповіщувач полум'я ИП
Автоматичні пожежні сповіщувачі
Спрацьовують без участі людини, від дії на них чинників, що супроводжують пожежу: підвищення температури, поява диму чи полум'я.
Теплові пожежні сповіщувачі
За принципом дії поділяються на: максимальні (ИТ-Б, ИТ2-Б, ИП-105, СПТМ-70), які спрацьовують при досягненні пирогового значення температури повітря в місці їх встановлення; диференційні (НЬ 871-20), які реагують на швидкість наростання градієнта температури; максимально-диференційні (ИТ1-МДБ, О-601), які спрацьовують від тої чи іншої переважаючої зміни температури.
Принципи дії та конструкції теплових пожежних сповіщувачі в можуть бути різними: з використанням легкоплавких матеріалів які руйнуються внаслідок дії підвищеної температури; з використанням термоелектрорушійної сили; з використанням залежності електричного опору елементів від температури; з використанням температурних деформацій матеріалів; з використанням залежності магнітної індукції від температури тощо.
Сповіщувач пожежний ИП-105 (див. рис. 4.38, б) являє собою магнітоконтактний пристрій з контактним виходом. Він працює за принципом зміни магнітної індукції під дією високої температури. При підвищенні температури повітря магнітне поле зменшується, і при досягненні порогового значення температури контакт, який знаходиться в герметичній камері, розмикається. При цьому подається сигнал "Пожежа" на приймально-контрольний прилад.
Димові пожежні сповіщувачі
Виявляють дим фотоелектричним (оптичним) чи радіоізотопним методом. Принцип дії оптичного сповіщувача пожежного димового ИПД-1 (див. рис. 4.38, в) базується на реєстрації розсіяного світла (ефекті Тіндола). Випромінювач і приймач, що працюють в інфрачервоному світлі, розташовані в оптичній камері таким чином, що промені від випромінювача не можуть потрапити безпосередньо на приймач. У випадку пожежі дим потрапляє в оптичну камеру сповіщувача. Світло від випромінювача розсіюється частинками диму (рис. 4.39) і потрапляє в приймач. Унаслідок цього формується сигнал "Пожежа" і подається на приймально-контрольний прилад. У радіоізотопному сповіщувачі диму чутливим елементом слугує іонізаційна камера з джерелом а-випромінювання (рис. 4.40). Дим, який утворюється під час пожежі, знижує ступінь іонізації в камері, що й реєструється сповіщувачем.

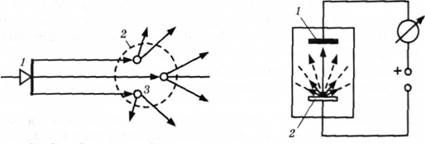

Рис. 4.39. Розсіювання світлового потоку частинками диму: 1 - джерело 2 - задимлене середовище; 3 - часточки диму
Рис. 4.40. Іонізаційна камера світла (випромінювач) радіоізотопного сповіщувача диму: 1 - анод; 2 - катод
Пожежні сповіщувачі полум'я
(ИП, ИП-П, ИП-ПБ) дозволяють швидко виявити джерело відкритого полум'я. Чутливий фотоелемент сповіщувача реєструє випромінювання полум'я в ультрафіолетовій чи інфрачервоній частинах спектра. Комбіновані сповіщувачі ІПК-1, ІПК-2, ІПК-3 контролюють відразу два чинника, що супроводжують пожежу: дим та температуру.
Пожежні сповіщувачі характеризуються: порогом спрацювання - найменшим значенням параметра, на який вони реагують; інерційністю - часом від початку дії чинника, що контролюється, до моменту спрацювання; захищуваною площею - площею підлоги, яку контролює один сповіщувач. У табл. 4.13 наведені порівняльні характеристики сповіщувачів різних типів.
Таблиця 4.13. Порівняльна характеристика сповіщувачів різних типів
Окремі сповіщувачі (давачі) охоронної сигналізації (наприклад, ультразвукові, оптико-електричні) мають високу чутливість і здатні дуже швидко (швидше за пожежні сповіщувачі) виявляти перші ознаки займання. Тому вони можуть поєднувати охоронні та пожежні функції. Однак такі сповіщувачі можуть бути лише додатковими елементами АУПС, які підсилюють пожежну безпеку захищуваного об'єкта. Адже охоронна сигналізація працює в неробочий час, а пожежна - цілодобово.
При виборі типу та виконання автоматичного пожежного сповіщувача необхідно враховувати призначення захищуваного приміщення, пожежну характеристику матеріалів, що в ньому знаходяться, первинні ознаки пожежі та умови експлуатації відповідно до ДБН В.2.5-13-98.
Для правильного вибору автоматичних пожежних сповіщувачів необхідно враховувати особливості об'єкта: призначення захищуваних приміщень, ступінь їх пожежонебезпеки, специфіку технологічного процесу, пожежну характеристику матеріалів, що знаходяться в приміщенні, первинні ознаки пожежі та характер її можливого розвитку. Необхідно також враховувати наявність систем автоматичного пожежогасіння та інші особливості об'єкта.
Вид і виконання пожежних сповіщувачів необхідно обирати з урахуванням умов середовища в захищуваних приміщеннях і класу вибухонебезпечної чи пожежонебезпечної зони.
Кількість та розташування пожежних сповіщувачів залежить від розмірів, форми, умов роботи та призначення приміщення, конструкції перекриття (покриття) і висоти стелі, наявності та виду вентиляції, завантаженості приміщення матеріалами та устаткуванням, а також від типу та виду пожежних сповіщувачів і в кожному конкретному випадку визначаються проектною організацією, яка отримала ліцензію на цей вид діяльності в установленому порядку.
Пожежні сповіщувачі встановлюються, як правило, під покриттям (перекриттям). В окремих випадках допускається їх розташування на стінах, балках, колонах, а також підвішування на тросах, за умови їх розміщення на відстані не більше 0,3 м від рівня покриття (перекриття) і не більше 0,6 м від отворів вентиляції.
У приміщеннях з рівною стелею точкові пожежні сповіщувачі розташовують, як правило, рівномірно по площі стелі з урахуванням розмірів приміщення, а також технічних параметрів сповіщувачів. Точкові пожежні сповіщувачі рекомендується встановлювати за схемами трикутного або квадратного розміщення (рис. 4.41).

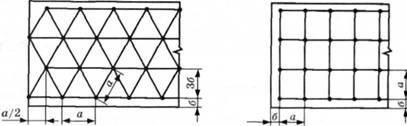

Рис. 4.41. Схеми трикутного та квадратного розміщення сповіщувачів:
А - відстань між сповіщувачами; б - відстань від стіни до сповіщувача
В окремих випадках сповіщувачі розміщують у зонах найімовірнішого займання, на шляхах конвективних потоків повітря, а також поблизу пожежонебезпечного устаткування.
Відстань між сповіщувачами приймається з урахуванням площі, що контролюється одним сповіщувачем. Остання ж суттєво залежить від висоти захищуваного приміщення. Тому чим більшою є висота захищуваного приміщення, тим менша площа, що контролюється сповіщувачем. Відстань від сповіщувача до стіни, як правило, приймається вдвічі меншою, ніж відстань між сповіщувачами.
Як показала практика експлуатації пожежних сповіщувачів, теплові пожежні сповіщувачі необхідно застосовувати в приміщеннях малої та середньої висоти та відносно невеликого об'єму. При висоті приміщення 7-9 м використання теплових сповіщувачів є недоцільним через неефективність реєстрації осередку пожежі.
Порогова температура спрацювання максимальних і максимально диферентних теплових сповіщувачів повинна бути не менше, ніж на 20 °С і не більше, ніж на 70 °С вищою від максимально допустимої температури в приміщенні.
Диференційні теплові сповіщувачі ефективні в таких приміщеннях, у яких за нормальних виробничих умов не відбувається різкого підвищення температури навколишнього середовища. Такі сповіщувачі неможна встановлювати поблизу джерел тепла, що здатні спричинити їх помилкове спрацювання.
Димові сповіщувачі облаштовуються в приміщеннях, де можливе займання супроводжується значним виділенням диму. При їхньому розташуванні необхідно враховувати шляхи та швидкості потоків повітря від вентиляційних систем.
Сповіщувачі полум'я встановлюються в приміщеннях, де є імовірність займання з відкритим полум'ям. Необхідно уникати різноманітних виробничих впливів (працюючі зварювальні апарати чи інші джерела ультрафіолетового чи інфрачервоного випромінювання). Сповіщувачі полум'я повинні бути захищені від прямих сонячних променів та безпосереднього впливу джерел штучного освітлення. При розташуванні сповіщувачів полум'я необхідно враховувати їхні технічні характеристики: кут огляду, захищувану сповіщувачем площу, максимальну віддаленість виявлення пожежі (віддаль від сповіщувача до найвіддаленішої "видимої" ним точки).
Необхідно зазначити, що при виборі та розміщенні автоматичних пожежних сповіщувачів необхідно керуватись вимогами та рекомендаціями ДБН В.2.5-13-98.
