Основи охорони праці - Жидецький В. Ц. - 3.4.4. Допустимі значення струмів і напруг

Для правильного визначення необхідних засобів та заходів захисту людей від ураження електричним струмом необхідно знати допустимі значення напруг дотику та струмів, що проходять через тіло людини.

Напруга дотику (доторкання) це напруга між двома точками електричного кола, до яких одночасно доторкається людина. Гранично допустимі значення напруги дотику та сили струму для нормального (безаварійного) та аварійного режимів електроустановок при проходженні струму через тіло людини по шляху "рука - рука" чи "рука - ноги" регламентуються ГОСТом 12.1.038-82 (табл. 3.7 та 3.8).

У разі виконання роботи в умовах високої температури (понад 25 °С) і відносної вологості повітря (понад 75 %) значення табл. 3.8 необхідно зменшити у три рази.

Аварійний режим електроустановки означає, що вона має певні пошкодження, які можуть призвести до виникнення небезпечних ситуацій. Як видно із табл. 3.7, значення І/ от та Ія істотно залежать від тривалості дії струму.

Гранично допустимі значення сили струму (змінного та постійного), що проходить через тіло людини при тривалості дії понад 1 с нижчі за пороговий невідпускаючий струм, тому за таких значень людина, доторкнувшись до струмовідних частин установки, здатна ще самостійно звільнитися від дії електричного струму.

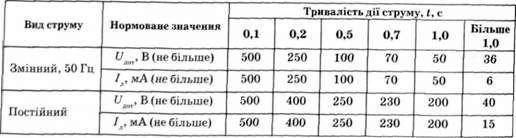

Таблиця 3.7. Гранично допустимі значення напруги дотику и та сили струму /л, що проходить через тіло людини при аварійному режимі електроустановки

гранично допустимі значення напруги дотику и та сили струму /л, що проходить через тіло людини при аварійному режимі електроустановки

Таблиця 3.8. Гранично допустимі значення напруги дотику Uдот та сили струму Іл, що проходить через тіло людини при нормальному режимі електроустановки

гранично допустимі значення напруги дотику uдот та сили струму іл, що проходить через тіло людини при нормальному режимі електроустановки

3.4.5. Класифікація приміщень за ступенем небезпеки ураження електричним струмом

За ступенем небезпеки ураження електричним струмом усі приміщення поділяються на три категорії: приміщення без підвищеної небезпеки; приміщення з підвищеною небезпекою; особливо небезпечні приміщення.

Приміщення з підвищеною небезпекою характеризуються наявністю в них однієї з наступних умов, що створюють підвищену небезпеку: високої відносної вологості повітря (перевищує 75 % протягом тривалого часу); високої температури (перевищує 35 °С протягом тривалого часу); струмопровідного пилу; струмопровідної підлоги (металевої, земляної, залізобетонної, цегляної та ін.); можливості одночасного доторкання до металевих елементів технологічного устаткування чи металоконструкцій будівлі, що з'єднані зі землею та металевих частин електроустаткування, які можуть опинитись під напругою.

Особливо небезпечні приміщення характеризуються наявністю однієї з умов, що створюють особливу небезпеку: дуже високої відносної вологості повітря (близько 100%), хімічно активного середовища; або одночасною наявністю двох чи більше умов, що створюють підвищену небезпеку.

Приміщення без підвищеної небезпеки характеризуються відсутністю умов, що створюють особливу або підвищену небезпеку.

Умови поза приміщеннями прирівнюються до особливо небезпечних.

Оскільки наявність небезпечних умов впливає на наслідки випадкового доторкання до струмовідних частин електроустаткування, то для ручних переносних світильників, місцевого освітлення виробничого устаткування та електрифікованого ручного інструменту в приміщеннях з підвищеною небезпекою допускається напруга живлення не вище 42 В, а в особливо небезпечних приміщеннях і поза приміщеннями - не вище 12 В.

3.4.6. Умови ураження людини струмом при доторканні до струмовідних частин електромереж

Якщо людина одночасно доторкається до щонайменше двох точок, між якими існує деяка напруга, і при цьому утворюється замкнуте електричне коло, то через тіло людини проходить електричний струм. Величина цього струму, а відтак і небезпека ураження людини, залежить від низки чинників: схеми під'єднаний людини до електричного кола, напруги мережі, схеми самої мережі, режиму її нейтралі, якості ізоляції струмовідних частин від землі, ємності струмовідних частин відносно землі та ін.

За значенням номінальної напруги електромережі поділяються на:

- мережі з напругою понад 1000 В;

- мережі з напругою до 1000 В;

- мережі малої напруги (не вище 42 В змінного та 110 В постійного струму). За видом струму електромережі поділяються на мережі постійного і змінного струму (одно - та багатофазні). Найчастіше в промисловості застосовуються трифазні мережі з ізольованою нейтраллю (трьохпровідні) та з глухо-заземленою нейтраллю (чотирьохпровідні).

Глухозаземлена нейтраль - нейтраль генератора чи трансформатора, яка приєднана до заземлювального пристрою безпосередньо або через апарати з малим опором.

Ізольована нейтраль - це нейтраль трансформатора чи генератора, яка не приєднана до заземлювального пристрою або приєднана до нього через апарати з великим опором (трансформатори напруги, компенсаційні котушки тощо).

Найбільш характерними є дві схеми під'єднання людини до електричного кола: між двома фазами електричної мережі (двофазне доторкання) та між однією фазою та землею (однофазне доторкання).
