Світильники складаються з джерела світла та арматури. Арматуру призначено для перерозподілу світлового потоку, захисту очей від блискучості, запобігання забруднення джерела світла та його пошкоджень. Світильники класифікуються за спрямуванням світлового потоку в робочій зоні та захистом від факторів навколишнього середовища.

За напрямком світлового потоку вони поділяються на світильники: прямого світла (випромінювання нижче за світильник, не менше 80% світлового потоку спрямовано на робочу поверхню); відбитого світла (випромінювання світлового потоку - більше 80% - спрямовано на стелю та верхню частину стін (вище за світильник); напіввідбитого світла (40-60% світлового потоку спрямовується на робочу поверхню, а решта - на стелю).

За ступенем захисту від навколишнього середовища світильники (рис. 12.3) поділяються на: пилонезахищені (відкриті); пилозахистні та пилонепроникні; водозахищені (від потрапляння крапель зверху); водонепроникні або герметичні (навіть при зануренні у рідину); вибухозахищені (для вибухонебезпечних і пожежонебезпечних приміщень, наприклад, приміщень, де застосовується спирт, гас, розчинники фарб).

світильники: а) ноб -300 з лампою розжарювання, вибухозахищений; б) пу-100-вологозахиспий (промисловий); в)

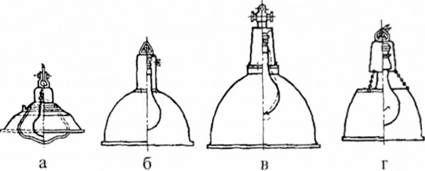

Рис. 12.3. Світильники: а) НОБ -300 з лампою розжарювання, вибухозахищений; б) ПУ-100-вологозахиспий (промисловий); в) "Універсаль" УП-200 - пилобризконепроникний; г) Рн-60 - пилонепроникний.

Однією з характеристик світильника є його захисний кут, у межах якого око людини захищене від сліпучої дії джерела світла. Величина захисного кута а має бути не менше 15 (рис. 12.4).

схематичне зображення захисного кута для світильників: а - з лампами дрл; 6 і в - з люмінесцентними.

Рис. 12.4. Схематичне зображення захисного кута для світильників: а - з лампами ДРЛ; 6 і в - з люмінесцентними.

Для загального освітлення застосовують дволампові чи чотири - лампові світильники типу ШОД, ЛОУ, ВЛ В, ВЛК, ПВЛ для газорозрядних ламп (рис. 12.5) або з лампами розжарювання типу "Універсаль" (У П), "Люцетта" (ЛЦ) та ін.

світильники з газорозрядними лампами: а, б - вбудовані в стелю, закриті, влв і влк; в - світлове обладнання лоу

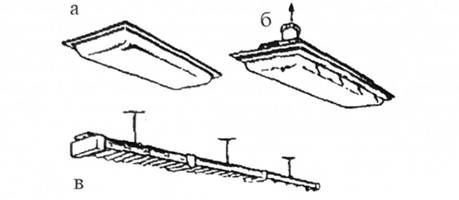

Рис. 12.5. Світильники з газорозрядними лампами: а, б - вбудовані в стелю, закриті, ВЛВ і ВЛК; в - світлове обладнання ЛОУ.

Вимоги безпеки до світлового обладнання встановлені відповідним стандартом.

Нормування штучного освітлення виробничих приміщень

Нормами встановлюються мінімально допустимі величини освітленості виробничих та допоміжних приміщень, житлових та громадських будівель, територій виробничих підприємств, відкритих просторів та залізничних шляхів. Мінімальна освітленість встановлюється залежно від характеру зорової роботи за найменшим розміром об'єкта розрізнення, контрастом об'єкта з фоном і характеристикою фону. Враховується система робочого освітлення (загальне або комбіноване) та джерела світла (лампи розжарювання або газорозрядні).

Згідно з нормами всі роботи в залежності від розміру об'єкта розрізнення поділяються на 8 розрядів, більшість з яких ділиться на 4 підрозряди (а, б, в, г) за характером фону р та величиною контрасту об'єкта з фоном К (табл. 12.1 і 12.2).

На промислових підприємствах робоче освітлення більшості виробничих приміщень відповідає III...VIII розрядам зорових робіт. Приміщення в основному обладнуються системами комбінованого освітлення. На поточних лініях воно локалізоване.

Крім робочого освітлення, нормами передбачається встановлення аварійного, евакуаційного та охоронного освітлення.

Аварійне освітлення призначається для продовження робіт там, де у випадку відсутності робочого освітлення може порушуватися технологія, виникнути небезпека вибуху, пожежі, отруєння людей, наприклад, компресорні, котельні, пічні відділення тощо. Найменша освітленість робочих поверхонь при цьому повинна становити 5% від робочого освітлення, але не менше 2 лк у приміщенні і 1 лк на території підприємства.

Евакуаційне освітлення передбачають для безпечної евакуації людей із приміщень у місцях, небезпечних для проходу, сходових клітках, а також на шляху евакуації людей із приміщення або території. Це освітлення повинно забезпечувати освітленість 0,5 лк на підлозі або східцях і 0,2 лк на землі. Для цього застосовуються світильники аварійного освітлення.

Охоронне освітлення передбачають уздовж території в нічний час, або чергове в приміщенні. Для цього виділяють частину світильників робочого або аварійного освітлення, які забезпечують освітленість на рівні землі або підлоги не менше 0,5 лк.

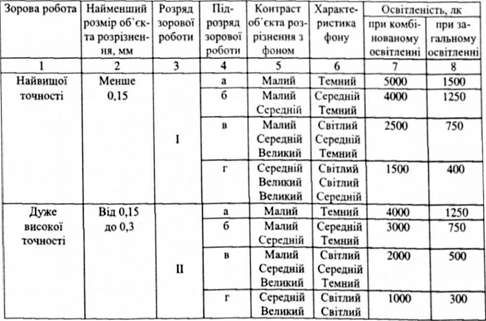

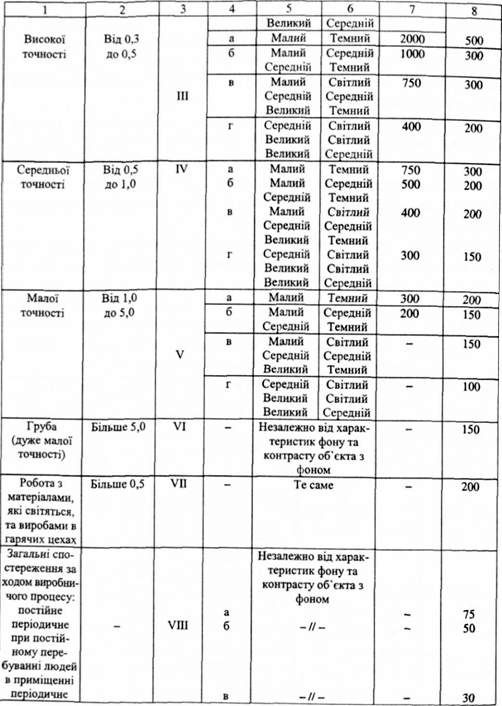

Таблиця 12.1. Нормована освітленість робочих поверхонь при штучному освітленні за зоровими параметрами джерела (газорозрядні лампи)

нормована освітленість робочих поверхонь при штучному освітленні за зоровими параметрами джерела (газорозрядні лампи)

нормована освітленість робочих поверхонь при штучному освітленні за зоровими параметрами джерела (газорозрядні лампи)

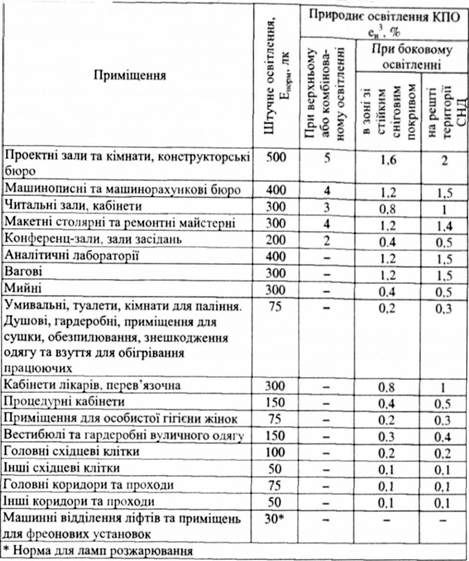

Таблиця 12.2. Нормована освітленість на робочих місцях та допоміжних будівель та приміщень

нормована освітленість на робочих місцях та допоміжних будівель та приміщень
