В абстрактних ЗВІ використовують різні види знаків: літери, цифри, умовні символи, абстрактні фігури.

Побудова умовних символів може здійснюватись індуктивним і дедуктивним способами. У першому випадку реальне зображення спрощується і залишаються тільки важливі ознаки об'єкта. Таким чином воно може "згорнутися" в умовний символ. При застосуванні другого способу в основі зображення - абстрактна геометрична фігура, до якої вводяться додаткові елементи (цифри, літери, штрихи, кольори тощо). Головне значення у сприйманні знака мають Його контур і кількість додаткових елементів, а також режим роботи оператора. В умовах вільного режиму сприйняття інформації (необмежена експозиція) оперативний поріг розрізнення контуру знака перебуває в межах 9'... 15', букв - 6'...9', а вже за обмеження часу експозиції розмір контуру знака має бути в межах 60', його деталі - 30'...40'; а букви - 40'...50'.

Назагал необхідно враховувати співвідношення розміру деталей знака та їх кількості з розмірами основного контуру знака. Складність самого знака залежить від кількості додаткових елементів. Знак, який складається тільки з контуру простої геометричної фігури, вважається простим, з одним додатковим елементом (літера, цифра, колір чи деталь) є середнім за складністю, а з кількома додатковими елементами - складним. Ступінь складності знаків впливає на характер їх розрізнення і впізнання (табл. 14).

Таблиця 14

Характеристики розрізнення і впізнання неоднакових за складністю знаків

Показник

Розрізнення знаків

Упізнання знаків

Простий

Середній

Складний

Простий

Середній

Складний

Пороговий час

Експозиції, с

0,05

0,15

0,35

0,03

0,03

0,05

Латентний період

Реакції, с

1,60

1,83

2,02

3,06

2,55

2,76

Відсоток правильних

Відповідей

81

45

8

80

98

97

Для відображення знакової інформації застосовуються різні типи індикаторів, порівняльна інженерно-психологічна характеристика яких наведена у таблиці 15. Універсальними засобами відображення інформації є електронно-променеві трубки, алфавітно-цифрові і графічні дисплеї, які широко застосовують у сучасних складних СЛМ.

Таблиця 15

Порівняльна інженерно-психологічна характеристика різних типів індикаторів

Види індикатора

Розмір знака, мм

Висвітлюваний колір

Яскравість світіння,

Кд/м3

Кут спостереження,

Град.

Символи

Електромеханічний

До 100

-

-

120

Цифри, символи

Електролюмінесцентний

20 і більше

Зелений, блакитний, жовтий, червоний

20-50 для зеленого; 6-20 для інших кольорів

160

Цифри,

Літери, знаки, фігури

Вакуумно-

Розжарю-

Вальний

10-20

Жовтий

До 20000

140

Цифри,

Літери,

Знаки

Вакуумно-люмінесцентний

10-25

Зелений

250-500

140

Цифри,

Літери,

Знаки

Тиратрон тліючого розряду

7-13

Червоний,

Жовтий,

Зелений

40-70

100

Цифри

Газорозрядний

До 20

Червоний

50-200

90

Цифри,

Літери,

Знаки

Світл ©випромінювальний діод

10-15

Червоний,

Зелений,

Жовтий

250

150

Цифри,

Літери, знаки

Рідкокристалічний

10

Темний

Не випромінює

150

Цифри, літери

Продовження таблиці 15

Вили Індикатора

Розмір знака, мм

Висвітлюваний колір

Яскравість

СВІТІННЯ,

Кд/м2

Кут спостереження,

Град.

Символи

На лампах розжарювання - проекційний

25-35

Жовтий

30-50

150

Цифри

Світло-провідний

30

Жовтий

30-50

40

Цифри

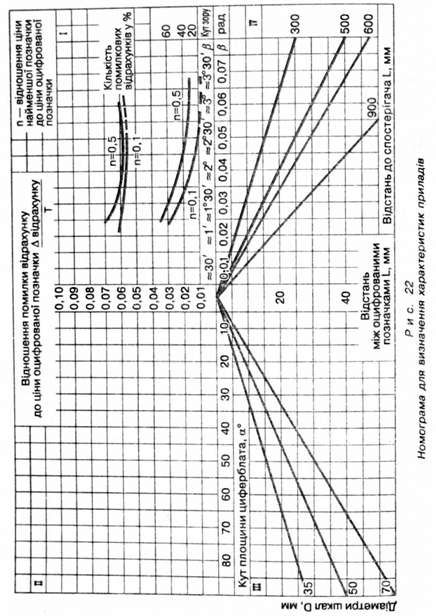

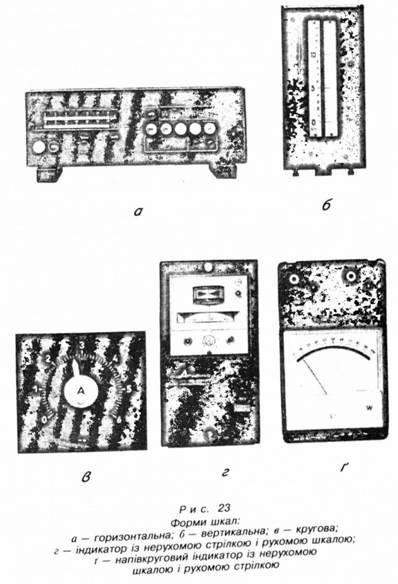

Графічна індикація застосовується переважно у випадках, коли треба спрогнозувати хід розвитку подій, що потребує інтерполяції і експрополяції даних, їх співставлення, визначення провідного фактора впливу на процес управління. Найрозповсюдженішими формами графічної індикації є графіки, діаграми, номограми та інші графічні зображення функціональних залежностей різних складових процесу управління. Детальніше особливості сприймання графічної інформації відображені у спеціальній літературі [5; 17; 69; 146].
